一、概述　　K型往複式給料機是利用曲柄連杆機構拖動下傾5。的底板在輥上作直線往複式運動，從而把煤或其它磨琢性小，粘性大的鬆散粒狀，粉狀物料從給料設備中均勻地卸到受料設備中。該機廣泛應用於儲煤倉下，料坑下等需要均勻卸料的設備中，其有K-0~K-4五種規格。　　二、主要技術參數　　K型往複式給料機可以調節曲柄位置，從而調節底板行程而達到調節給料量，其主要技術參數見表18-1，表中所列的給料能力是每種機型在該行程時並且調節閘門調到**大狀態時的給料量。　　三、主要外型尺寸　　K型往複式給料機的主要外型見圖18-1，其主要外型尺寸見表18-2，圖中尺寸是與表18-1技術參數表中選用參數相對應的，如改成防爆電機或其它型號減速機時尺寸會有變化。　　

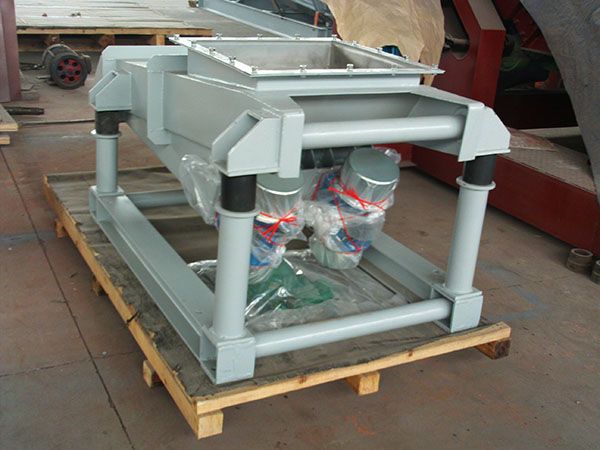

　　振動給料機，可把塊狀、顆粒狀物料從貯料倉中均勻、定時、連續地給到受料裝置中去，在砂石生產線中可為破碎機械連續均勻地喂料，並對物料進行粗篩分，振動給料機在生產流程中，用於把塊狀、顆粒狀及粉狀物料從貯料倉庫或漏鬥中均勻連續或定量的給到受料設備中。可無級調節給料量，並實現生產流程的集中控製和自動控製。可以向帶式輸送機、鬥式提升機、篩分設備等給料。向破碎機、粉碎機等喂料，以及用於自動配料，定量包裝等，並可用自動控製的流程中，實現生產流程的自動化。　　振動給料機又稱振動喂料機。振動給料機在生產流程中，可把塊狀、顆粒狀物料從貯料倉中均勻、定時、連續地給到受料裝置中去，在砂石生產線中可為破碎機械連續均勻地喂料，並對物料進行粗篩分，廣泛用於冶金、煤礦、選礦、建材、化工、磨料等行業的破碎、篩分聯合設備中。　　

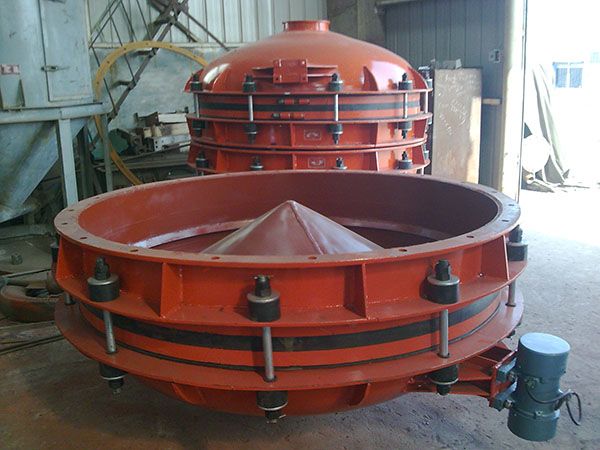

　　產品簡介　　振動給料鬥破拱性能好，對於料倉內的各種粉狀及粒狀物料都能實現破拱和連續均勻排料，可消除不同粒度、不同比重的混合物料在進入料倉時的偏析現象。其結構簡單，工作可靠，運轉平穩，噪音小，動力消耗少，使用壽命長，維修工作量小，生產率的調節範圍大。適用於圓形、方形、鋼質或混凝土的任何料倉。可以實現完全密封輸送，粉塵不外揚，不汙染環境。　　工作原理　　將振動電機接通電源，振動電機起振。其產生的激振力使給料鬥***在水平方向產生強烈的振動，此振動通過錐麵或球麵活化器將水平激振力分解為法向力和切向力，法向力呈放射狀傳遞到物料深處，切向力使物料受剪，從而消除倉內物料的起拱，使物料像流水一樣從出料口排出。切斷電源，振動電機停振，排料可停止。　　主要特點　　GZD振動給料鬥具有給料機的全部性能、有破拱、給料、截流、調流四種功能，給料鬆散、連續、均勻、準確、結構簡單、重量輕、工作可靠、操作容易、易損件少、能耗低、噪聲小於72dB(A)、使用廣泛，對老倉、方倉、圓倉與新倉均（jun1）可使用。　　

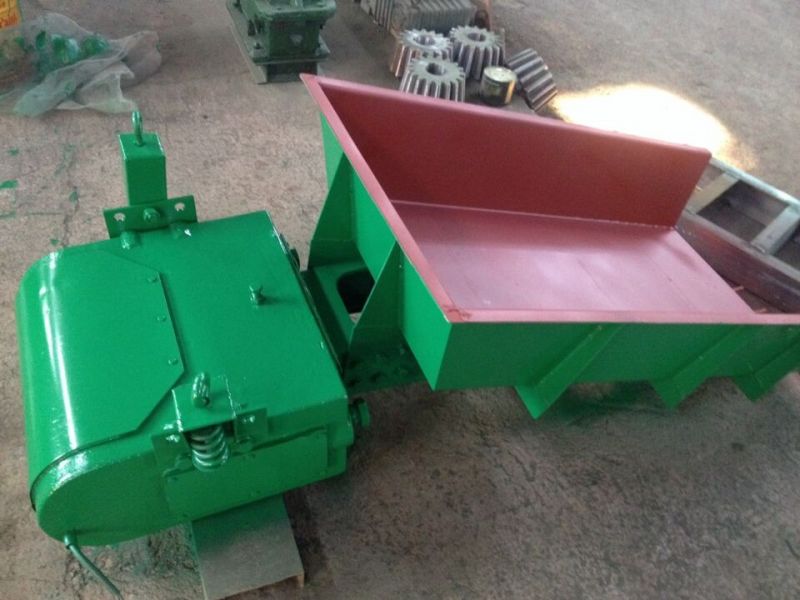

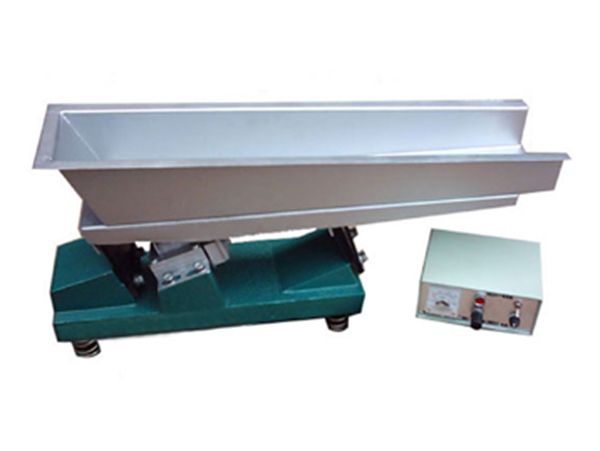

　　電磁振動給料機用於把物料從貯料倉或其它貯料設備中均勻或定量的供給到受料設備中，是實行流水作業自動化的必備設備分敞開型和封閉型兩種.根據安裝方式可分懸掛式和台式等幾種。　　電磁振動給料機結構簡單，操作方便，不需潤滑，耗電量小；可以均勻地調節給礦量；因此已得到廣泛應用。一般用於鬆散物料。根據設備性能要求，配置設計時應盡量減少物料對槽體的壓力，按製造廠要求，倉料的有效排口不得大於槽寬的四分之一，物料的流動速度控製在6-18m/min.對給料量較大的物料，料倉底部排料處應設置足夠高度的攔礦板；為不影響給料機的性能，攔礦板不得固定在槽體上。　　

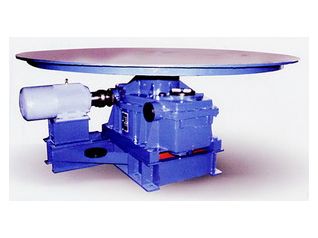

　　圓盤給料機的結構形式　　本機分敞開吊式（DK）、封閉吊式（DB）、敞開座式（KR）、封閉座式（BR）。采用電機分交流電機和調速電機，當采用調速電機應補差價。（KR無調速電機）。圓盤給料機上鋼板盤（情板）其材料分三種有45Mn2\Mn\鋼板料“G”、輝綠岩情板“H”，注明何種形式。（KR傳動形式僅有一種)　　圓盤式給料機是適用於20mm以下粉礦的給料設備。圓盤式給料機由驅動裝置、給料機本體、計量用帶式輸送機和計量裝置組成。給料機和帶式輸送機由一套驅動裝置驅動，該驅動裝置的電磁離合器具有實現給料機的開、停和兼有功能轉換的作用。計量帶式輸送機的帶速小於1m/s，為了測定帶速設有速度檢測裝置，為了防止稱量輥偏斜設有檢測杆進行調整。
